การเกิดการโก่งงอของพื้นคอนกรีต
(Curling of Concrete Slabs
)


    การโก่งงอของพื้นคอนกรีตเป็นการเปลี่ยนแปลงรูปร่างของแผ่นพื้นคอนกรีตที่เทบนพื้น ไม่ว่าจะเป็นการเทคอนกรีตใหม่บนดินหรือเทคอนกรีตใหม่ทับพื้นเดิม โดยจะส่งผลทำให้ปลายหรือส่วนกลางของแผ่นพื้น โก่งขึ้น สาเหตุเนื่องมาจากการที่แผ่นพื้นคอนกรีตมีความชื้นและอุณหภูมิที่แตกต่างกันมาก ระหว่างผิวหน้าด้านบนและด้านล่างคอนกรีต การโก่งงอนี้อาจจะเกิดการยกตัวขึ้นจากพื้นที่รองรับบริเวณปลายแผ่นหรือบริเวณกลางแผ่นก็ได้  ซึ่งจะส่งผลให้พื้นคอนกรีตบริเวณช่องว่างนั้นเกิดการแตกร้าวเมื่อต้องรับน้ำหนักบรรทุกในสภาวะดังกล่าว  โดยทั่วไปการเกิดการโก่งงอจะพบเห็นได้หลังเทคอนกรีตได้ไม่นานอย่างไรก็ตาม บางกรณีอาจเกิดขึ้นในภายหลังจากการใช้งานไปซักระยะก็เป็นไปได้


สาเหตุของการเกิดการโก่งงอของพื้นคอนกรีต

    การเกิดการโก่งงอของพื้นคอนกรีตนี้ มีสาเหตุมาจากการหดตัวของคอนกรีตที่ไม่เท่ากัน (Differential Drying Shrinkage) ระหว่างผิวบนและผิวล่างของพื้นคอนกรีต ซึ่งขึ้นอยู่กับความชื้นและความแตกต่างของอุณหภูมิในแผ่นพื้นเป็นหลัก การโก่งงอนี้สามารถสังเกตเห็นได้อย่างเด่นชัดจากบริเวณด้านข้างและตรงบริเวณมุมของแผ่นพื้น โดยที่ความรุนแรงในการโก่งงอของคอนกรีตจะมีความสัมพันธ์กับการหดตัวแบบแห้ง (Drying Shrinkage) นั่นคือหากคอนกรีตเกิดการหดตัวแบบแห้งมากขึ้นเท่าใด การโก่งงอก็มีแนวโน้มมากขึ้นตามไปด้วย

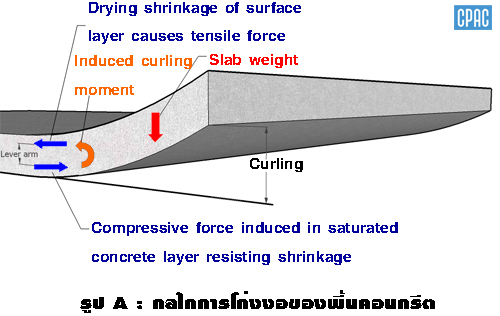

    กรณีส่วนใหญ่การเกิดการโก่งงอจะเกิดขึ้นเมื่อผิวหน้าคอนกรีตแห้งและหดตัวมากกว่าด้านล่าง จะทำให้เกิดการโก่งบริเวณปลายของแผ่นพื้นโดยจะงอขึ้นด้านบน ( ดังรูป A ) โดยอาจเกิดขึ้นภายหลังจากการเทคอนกรีต ส่วนใหญ่มักพบในกรณีที่ไม่มีการบ่มคอนกรีตที่ดีเพียงพอ ปล่อยให้ผิวหน้าคอนกรีตสูญเสียความชื้นเร็วเกินไป มีการเยิ้มบริเวณผิวหน้าคอนกรีตมากจนเกินไปเนื่องจากในส่วนผสมใช้น้ำมาก หรือมีการสลัดน้ำจนมากเกินไป เพื่อให้ง่ายในการแต่งผิวหน้าคอนกรีต ซึ่งการบ่มคอนกรีตที่ไม่ถูกต้องและเพียงพอนั้นเป็นสาเหตุของการเกิดการหดตัวแบบแห้ง (Drying Shrinkage) บริเวณผิวหน้าคอนกรีต

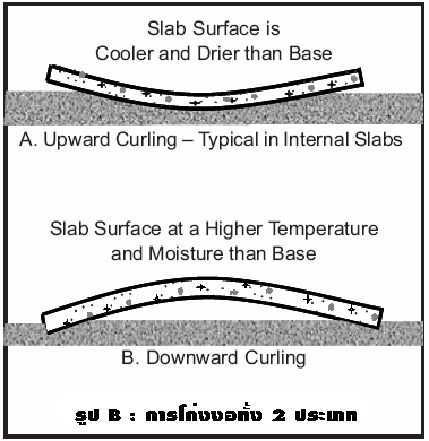

สาเหตุของการเกิดการเยิ้มที่มากเกินบางครั้งอาจเกิดจากการเทคอนกรีตบนแผ่นกันความชื้นประเภทพลาสติก (Polyethylene Sheet) หรือการเทคอนกรีตทับหน้าคอนกรีตเก่า สำหรับกรณีนี้ถ้าพื้นดินที่รองรับมีลักษณะเป็นดินที่มีความอุ้มน้ำสูง การหดตัวของผิวคอนกรีตด้านบนก็จะยิ่งแตกต่างกับด้านล่างมาก สำหรับสาเหตุอีกประการก็คือ อุณหภูมิที่แตกต่างกันระหว่างผิวด้านบนกับด้านล่างของคอนกรีต โดยเกิดจากความร้อนจากการที่ผิวหน้าของคอนกรีตสัมผัสกับแสงแดดโดยตรง แต่พื้นดินที่รองรับตรงบริเวณนั้นมีอุณหภูมิที่ต่ำกว่ามาก สภาพเช่นนี้ก็จะทำให้พื้นคอนกรีตเกิดการโก่งแบบคว่ำ ( ดังรูป B ) ในบางกรณีอุณหภูมิที่หนาวเย็นในช่วงเวลากลางคืน อาจทำให้พื้นคอนกรีตมีอุณหภูมิลดต่ำลง ขณะที่ผิวด้านล่างของแผ่นพื้นคอนกรีตกลับต้องสัมผัสกับพื้นดินที่รองรับที่มีอุณหภูมิอบอุ่นกว่า ความแตกต่างระหว่างอุณหภูมินี้เป็นอีกสาเหตุหนึ่งของการโก่งงอแบบยกตัวบริเวณส่วนปลายของแผ่นพื้นได้


วิธีการป้องกันการเกิดการโก่งงอบริเวณปลายพื้นคอนกรีต


    สาเหตุเบื้องต้นที่ทำให้เกิดการเปลี่ยนแปลงขนาดของแผ่นพื้นซึ่งส่งผลให้เกิดการโก่งงอบริเวณปลายแผ่นพื้น ได้แก่ การเกิดการหดตัวแบบแห้ง (Drying Shrinkage) วิธีการทำงาน ความชื้นหรือน้ำใต้ดินของชั้นดินที่รองรับ และความแตกต่างของอุณหภูมิระหว่างกลางวันและกลางคืน ส่วนวิธีการต่อไปนี้คือวิธีที่จะช่วยทำให้เกิดการโก่งงอบริเวณปลายแผ่นพื้นลดลงได้
  • ใช้ปริมาณน้ำในส่วนผสมคอนกรีตให้น้อยที่สุดเท่าที่จะเป็นไปได้
  • มวลรวมที่ใช้ควรเลือกใช้ที่มีขนาดโตสุดเท่าที่เป็นไปได้ และ/หรือออกแบบให้คอนกรีตมีปริมาณมวลรวมให้มากที่สุดเพื่อลดปัญหาการเกิดการหดตัวแบบแห้ง (Drying Shrinkage) ในคอนกรีต
  • ระมัดระวังไม่ให้คอนกรีตเกิดการเยิ้มมากจนเกินไป
  • หลีกเลี่ยงส่วนผสมคอนกรีตที่ใช้ปริมาณปูนซีเมนต์มากจนเกินไป ถ้าจำเป็นอาจเลือกใช้วัสดุประเภทปอซโซลานทดแทน
  • ควรบ่มคอนกรีตอย่างทั่วถึง โดยเฉพาะรอยต่อและบริเวณปลายแผ่นพื้น ในกรณีที่ใช้สารเคมีบ่มคอนกรีต (Curing Compound) อาจฉีดพ่นซ้ำบริเวณมุมและขอบของแผ่นพื้นซ้ำอีกครั้ง
  • ในกรณีที่ต้องการให้เกิดการโก่งงอน้อยที่สุด ระยะในการทำรอยต่อคอนกรีตไม่ควรเกิน 24  เท่าของความหนาของแผ่นพื้น
  • ในกรณีเทคอนกรีตทับหน้าที่มีความหนาน้อยๆ อาจเพิ่มการยึดเกาะและเชื่อมประสานระหว่างคอนกรีตเก่ากับคอนกรีตใหม่บริเวณมุมแผ่นพื้น ด้วยการทำความสะอาดให้เรียบร้อยและใช้ตะปูคอนกรีตตอกให้ทั่วบริเวณแล้วจึงใช้ลวดพันสลับไปมาระหว่างตะปูให้รอบ
  • เลือกใช้ความหนาของพื้นให้มากขึ้นกว่าเดิม หรือเพิ่มความหนาเฉพาะบริเวณปลายแผ่นพื้น
  • ควรออกแบบเสริมเหล็กอย่างเหมาะสม การใส่อุปกรณ์ถ่ายแรง (Load Transfer) บริเวณรอยต่อก่อสร้าง (Construction Joint) จะช่วยลดการเคลื่อนตัวในแนวดิ่งระหว่างแผ่นพื้นได้


    ในกรณีที่ไม่สามารถยอมให้เกิดการโก่งงอบริเวณปลายแผ่นพื้นเลย อาจทำได้โดยการใช้สารเคมีลดการหดตัวในคอนกรีต, การใช้คอนกรีตที่ออกแบบใช้มีการชดเชยการหดตัว, การใช้พื้นคอนกรีตอัดแรง หรือการใช้สุญญากาศดูดเอาน้ำส่วนเกินในคอนกรีตออกไป ซึ่งวิธีการเหล่านี้ล้วนแต่เป็นวิธีที่มีค่าใช้จ่ายในการก่อสร้างสูง

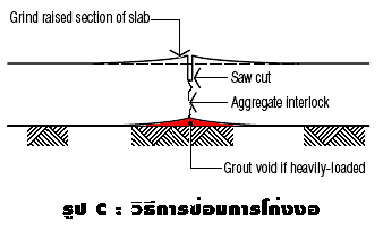

    สำหรับวิธีการซ่อมแซมการโก่งงอบริเวณปลายแผ่นพื้นอาจทำได้โดยการทำรอยต่อ (Contraction Joint) ด้วยวิธีการใช้เลื่อยตัด (Saw cut) เพิ่มเติม จากนั้นขัดพื้นบริเวณที่โก่งขึ้นมาให้เรียบเสมอกันแล้วจึงทำการอุดช่องว่างด้วยซีเมนต์เพสต์ หรือ Epoxy บริเวณช่องว่างใต้แผ่นพื้นให้เต็ม


    พื้นที่ยิ่งบางก็จะยิ่งมีความเสี่ยงสูงต่อการเกิดการโก่งงอของพื้น หากหลีกเลี่ยงการเทพื้นแบบบางไม่ได้ ควรเพิ่มการยึดรั้งระหว่างพื้นที่เทใหม่กับพื้นที่รอง ด้วยการทำความสะอาดพื้นที่รองเดิมเสียก่อนและเพิ่มความขรุขระให้กับพื้นที่รองเดิมถ้าทำได้ รวมถึงการทำรอยต่อให้ถี่ขึ้น วิธีการเหล่านี้จะสามารถลดการเสี่ยงต่อการโก่งงอของพื้นได้เป็นอย่างดี

ที่มา :
            1. Curling of Concrete Slabs, National Ready Mixed Concrete Association U.S.A.
            2. Curling of Concrete Slabs, Cement Concrete and Aggregates Australia
เรียบเรียงโดย : ดร.ปัณฑ์ ปานถาวร, อภินันท์ บัณฑิตนุกูล
